In Kürze erste Bilder verfügbar:

  Carbon/Kevlar Tankatrappe,3 Vorteile:

  1: Gewichtserleichterung

  2: Airbox-Volumen wird gegenüber meiner Airbox nochmals um etwa 10 L erhöht

  3: der Schwerpunkt wird beträchtlich abgesenkt.



Es ist natürlich schwierig im Begriff auseinanderzuhalten,so ist das,was man für gewöhnlich Tank nennt,jetzt die Airboxabdeckung (in Tankform).

Jetzt 29.3 sieht es soweit ganz gut aus,der Grobschliff ist durch,in die Airboxabdeckung muss jetzt noch eine Öffnung für den Tankdeckel eingearbeitet werden,allerdings wird dieser an einer ungewöhlichen Stelle sitzen,mal seh'n.

In etwa 2 Wochen dürfte dieses Teil soweit fertig sein,zwischendurch wird es Bilder vom Roh-Design geben-schmaler,akzentuierter,generell-so wie ein "Tank" für dieses Modell auszusehen hat !

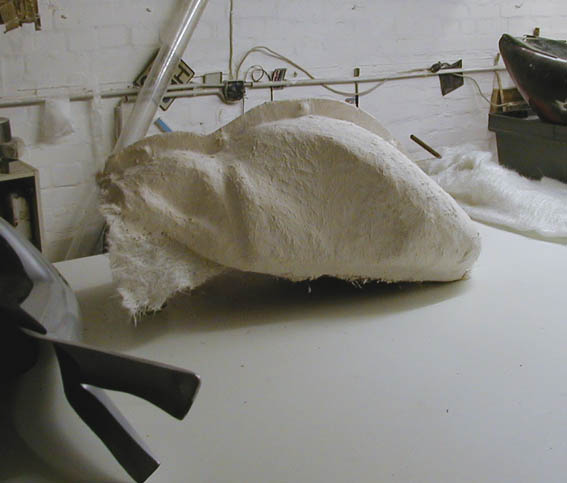

Fuel Tank Model 3.JPG (33186 Byte)                Fuel Tank Model 5.JPG (33154 Byte)              Fuel Tank Model 4.JPG (27805 Byte)

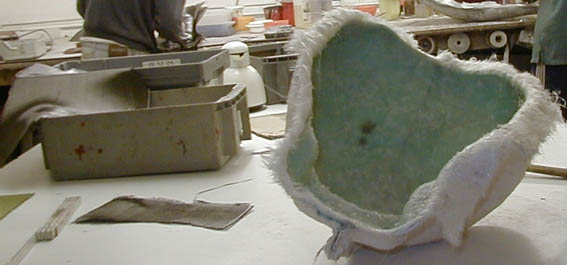

Fuel Tank Model 2.JPG (27269 Byte)                     Fuel Tank Model 1.JPG (40506 Byte)

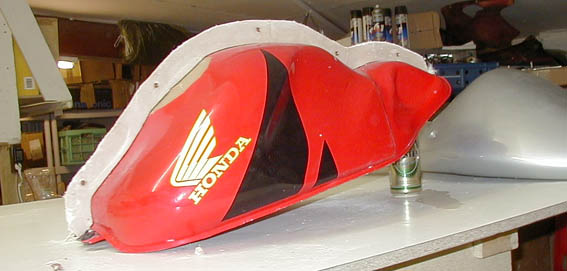

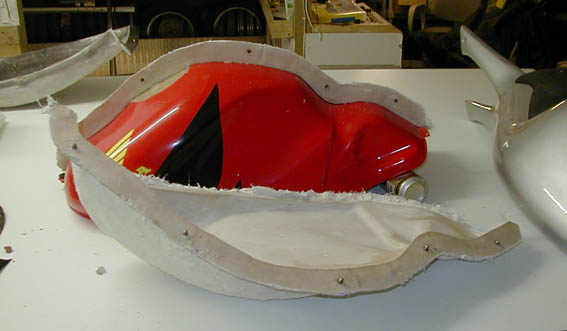

Here the cutting lines



How this Fuel tank will look at the End  ?

Die ersten Bilder des Urmodells





Die ersten Schnitte : Tank dummy1.JPG (50485 Byte)         Tank dummy5.JPG (47658 Byte)       Tank dummy7.JPG (35214 Byte)



                                     Einmal alles verbinden  Tank dummy6.JPG (66513 Byte)



                                         Tank dummy4.JPG (52176 Byte) die Tankkappen-Beule herausgeschnitten

      einen kleinen Akzent eingefügt,ok,mehr als 1 Tag Arbeit Tank dummy3.JPG (40613 Byte)         Tank dummy2.JPG (44842 Byte)





             Tank dummy8.JPG (40186 Byte)      Tank dummy9.JPG (52030 Byte) Dann das hintere Ende etwas abgerundet

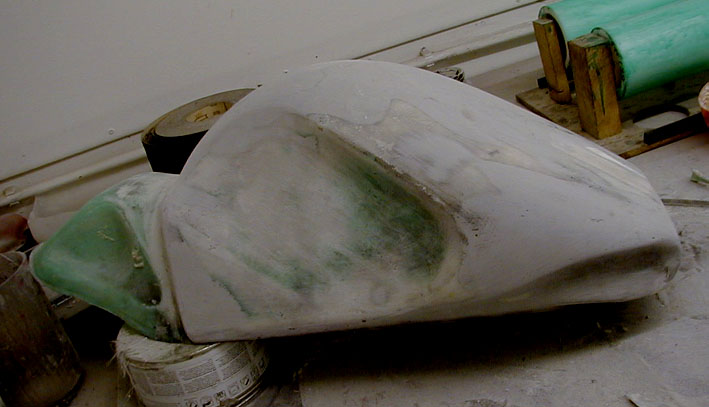

Das rohe Modell (z.Z. 5 Tage Arbeit !!9                      Tank dummy10.JPG (51035 Byte)



Hier ein paar Bilder zum Vergleich:

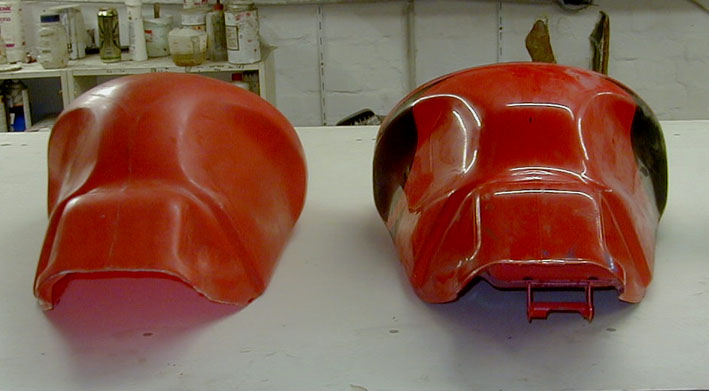

Fueltank-comparison4.JPG (82657 Byte)            Fueltank-comparison.JPG (53837 Byte)             Fueltank-comparison2.JPG (48294 Byte)
