So,hab' den Ölkühler das dritte mal umgesetzt,das dritte mal Alu - Halter gebogen ,ausgeschnitten.
Jetzt aber wird der Ölkühler seinen definitiven Platz haben,genug Abstand zu Motor ,Krümmer Verkleidung,daher ich auch von diesen Haltern Formen gemacht habe,um sie später aus Carbon zu pressen - ist immer noch schneller,als einen weiteren Satz Alu-Halter anzufertigen.Wer einmal eine Schablone angepasst,das Alu ausgeschnitten,ausgespart,gefeilt,geschliffen hat,wird wissen,wovon ich rede.

Leitungen D8-alles Banjoanschlüsse-2 x 90°  ,1 x 45°, 1 x geraden Anschluss -meine Empfehlung

Für die Verkleidung musste auch ein neuer Halter her,den kann man entweder von HRC kaufen oder man kauft sich ein Biegewerkzeug,macht sich eine Schweissvorrichtung und stellt ihn selbst her :

VA-200gr :

Hab noch ein Bild gefunden vom Tank-dummy Innenleben .Man kann die Versteifungen gut sehen,von denen ich annehme,dass sie tatsächlich vonnöten sind,um eine Resonanz beim Gasaufziehen zu verhindern.

Hier einmal eine Demonstration der Qualitat der Glasfaser-Verkleidung,auch wenn viele das als Irsinn bezeichnen,nämlich Glasfaser mit Epoxy-Harz (und nicht mit billigem Polyester !)zu verarbeiten,weil man nämlich nahezu die dreifache Zeit benötigt,die Verkleidung zu fertigen-so ist doch immerhin das Ergebnis beeindruckend:

                                                                             1

                                                                               2

So sieht die Luftfilterkonstruktion aus,einfach efficient ! :

Schonmal die Flex und Powerfeile aus dem Regalgeholt,Ventildeckel abgebaut und alles plattgemacht,was in der Gegend herumsteht-ist zudem für meinen Tank unumgänglich.

         Pic1                                 Pic2

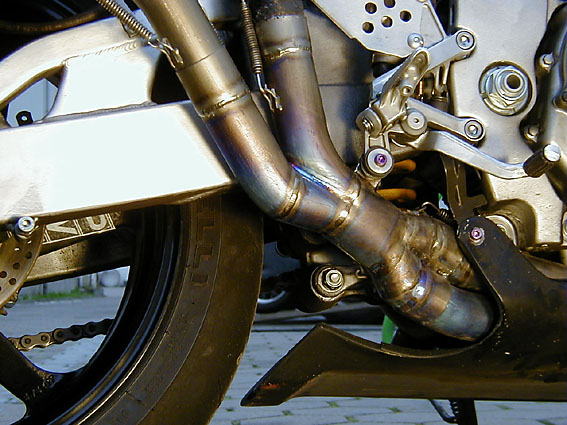

Noch ein paar unsortierte Bilder,schöne Titan-Anlauffarben:
